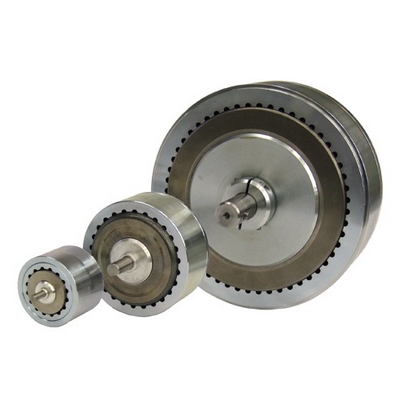

Гистерезисные тормоза HB

Тормоза серии HB нашли широкое применение во многих отраслях за счет возможности создания точного натяжения (создание точного контролируемого усилия), например,  при работах с проволокой (обмотке электродвигателей), наматывании текстильных материалов (как в процедурах производства, так и печати, резке, иной обработке), работе с листовыми материалами, пленками, кабелями, в том числе волоконно-оптическими, фольгой, бумагой резиной и многими другими.

Модель тормоза	Min. крутящий момент при номинал. токе	Номинал. ток	Max. скорость	Кинетическая энергия*		Чертеж	Кривая нагружения	3d модель
				до 5 минут	длительно
	Н*м	mA	Об/мин	Вт	Вт	PDF	PDF	STEP
HB-3M-2	0,02	145	20 000	20	5
HB-10M-2	0,07	133	20 000	35	8
HB-20M-2	0,14	217	20 000	50	12
HB-50M-2	0,35	253	15 000	90	23
HB-140M-2	1,00	253	12 000	300	75
HB-250M-2	1,75	270	10 000	450	110
HB-450M-2	3,20	442	8 000	670	160
HB-750M-2	5,00	383	7 000	1 000	200
HB-1750M-2	13,00 **	600	6 000	1 200	350	N/A
HB-3500M-2	26,00 ***	1 200	6 000	2 400	600

* Значения кинетической энергии - это максимальные значения, основанные на предельной температуре катушки и/или подшипника примерно до 100°C, эти значения не должны превышаться. Фактические значения при эксплуатации могут варьироваться ±50% в зависимости от монтажа, вентиляции, температуры окружающей среды и т.п.
** 13 Н*м достижимо при номинальном токе примерно в 600 мА. Это значение может уменьшиться до 12,36 Н*м, если тормоз питается от любого источника питания или контроллера, ограниченного током в 500 мА.
*** 26 Н*м достижимо при номинальном токе примерно в 1200 мА. Это значение может уменьшиться до 24,72 Н*м, если тормоз питается от любого источника питания или контроллера, ограниченного током в 1000 мА.
**** Стандартное напряжение питания катушки составляет 24 В постоянного тока. Возможно изготовление оборудования, рассчитанного на напряжение питания 90 В или иное нестандартное напряжение катушки. Катушки с напряжением питания 12 В постоянного тока доступны на моделях от HB/MHB-3M до HB/MHB-750M.

Примеры практического использования гистерезисных тормозов Magtrol серии HB:

Гистерезисные тормоза Magtrol обеспечивают точный контроль натяжения проволоки при обмотке, скручивании и отрезке в высокоскоростных автоматических обмоточных машинах.

Способность создавать крутящий момент, не зависящий от скорости, делает гистерезисный тормоз серии HB предпочтительным выбором при необходимости испытаний или проверки работоспособности электродвигателей, пневмодвигателей, бесколлекторных двигателей и иных высокоскоростных приводов.

Отличная повторяемость, управляемость и долговечность гистерезисных тормозов Magtrol заслужили признание в высокотехнологичных сферах, в которых важно точное управление нагрузкой и запрограммированная повторяемость.
Гистерезисные тормоза Magtrol серии HB используется как в прецизионном компьютеризированном диагностическом оборудовании, так и в обычных тренажерах.

Применяется для поддержания точного натяжения материала при обмотке трансформаторов и катушек   при отсутствии необходимости обратной связи.

Прецизионное управление зазором (например при наматывании материала) с помощью гистерезисного тормоза и фотоэлемента.

Контроль натяжения материала и крутящего момента при размотке (ослаблении натяжения) при помощи рычага (подавателя), потенциометра, гистерезисного тормоза и контроллера.

Гистерезисные тормоза Magtrol предлагают свободное от трения решение по натяжению материала при его резке, а также иных операциях по обработке. В таком решении отсутствуют промежуточные ролики, создающие дополнительную нагрузку на материал, что предупреждает его преждевременное изнашивание.

Тормоза серии HB широко используются при моделировании нагрузок для испытаний на живучесть электродвигателей, приводов, малогабаритных газовых двигателей, коробок передач и многих других вращающихся устройств и агрегатов. Их способность длительно выдерживать высокие температуры без какого-либо ухудшения магнитных компонентов делает их идеальными для указанных целей. Минимальная зависимость от внешних факторов и экологичнось позволяют использовать гистерезисные тормоза Magtrol в том числе в космической отрасли.

Их способность производить крутящий момент независимо от скорости также делает гистерезисные тормоза незаменимыми при необходимости создания преднагруженных состояний для предотвращения люфтов, самопроизвольного возвращения системы в исходное состояние (например в винтовых передачах, изображение справа) и ограничения крутящего момента для предотвращения повреждения хрупких систем.
Гистерезисные тормоза Magtrol серии HB используются для фиксации достигнутой нагрузки.
