Индикатор крутящего момента и скорости 3411

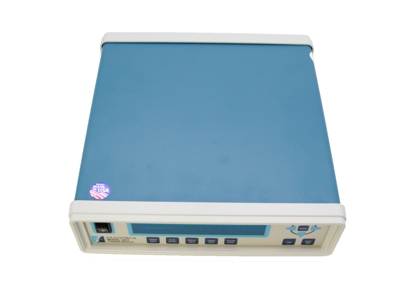

Индикатор крутящего момента Magtrol модели 3411 предназначен для использования с датчиками серий TM, TMB, TMHS и TF. Простое в применении устройство питает датчик и, используя высокоскоростную цифровую обработку сигнала, отображает величины крутящего момента, частоты вращения и мощности. Индикатор включает в себя функцию тарирования для учета остаточных напряжений, вызванных муфтами или подвешенными нагрузками. 3411 также возможно использовать с другими датчиками с напряжением питания 24 В (max 400мА), выходным сигналом по крутящему моменту ±5 В (max ±10 В) и выходной сигнал по частоте вращения 3.3 В.

Спецификация

Измеряемые характеристики
Максимальная скорость / Входная частота	199,999 оборотов / 199,999 Hz
Точность	Скорость: 0.01% от отображаемой скорости от 5 оборотов до 199,999 оборотов Крутящий момент: 0.02% от диапазона (± 10 V)
Электрические характеристики
Предохранители (5 × 20 мм)	IEC 500 мA 250 В
Рекомендации по мощности	36 ВA
Напряжение	120/240 В 60/50 Гц

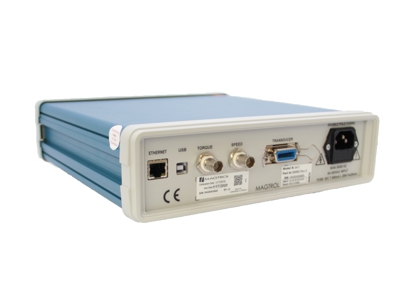

Входы и выходы
Входы датчиков	Скорость/угол: Открытый коллектор 5 В HC, TTL, CMOS Крутящий момент: ± 10 V DC max
Моментный выход BNC	±10 В DC (напрямую с датчика)
Выход по скорости BNC	5 В HC импульс (от датчика) или +/- 10 VDC аналоговый
окружающая среда
Рабочая температура	5 ºC до 50 ºC
относительная влажность	< 80%
Температурный коэффициент	0.001% (5 ºC до 50 ºC) для FS/ºC
Габариты и вес
Ширина	10.14 in	257.5 мм
Высота	4.05 in	103 мм
Длина	10.80 in	274.3 мм
Масса	5.11 lb	2.32 кг
Чертеж
3411-HDL (с рукояткой)
3411-RMK (устанавливаемый в стойку)

* Питание датчика обеспечивает 14-пиновый коннектор:
- 5 VDC 200 мА, внутреннее сплавление при 500 мА
- 24 VDC 500 мА, с защитой от короткого замыкания
