СTP32-Rotate-PCM

Многоканальная телеметрическая система СTP32-Rotate-PCM создана специально для передачи измеренных данных до 20 м по радио-каналу с вращающихся узлов летательных средств или движущихся объектов. Выполнена в прочном и легком алюминиевом корпусе, в котором размещаются измерительные модули, контроллер и передатчик.

характеристики системы:

внесена в реестр СИ РФ;
погрешность передачи данных <0,2%;
простая в установке и эксплуатации;
подключение аналоговых датчиков любого типа: тензометрические, термопары, термосопротивления, вольтовые ±10В, токовые 0(4)..20 мА, ICP, потенциометрические;
АЦП и ЦАП 16 бит, синхронизированный сбор данных;
устойчивая к помехам передача данных в формате ИКМ;
полоса пропускания сигнала 190 - 3 000 Гц (в зависимости от числа каналов и типа передатчика);
автоматическое программное обнуление тензоканалов;
все настройки производятся на ПК через LAN-соединение;
IP-LAN интерфейс для передачи данных в цифровом виде (опция);
передача по радио-каналу до 20 м;
питание до 6 часов работы от встроенного перезаряжаемого аккумулятора;
прочный и влагозащищенный корпус энкодера (IP65) для работы в жестких полевых и промышленных условиях;
аналоговые выходы с SUB-D разъема декодера, +/- 10В;
температура эксплуатации -20 …+70°C.

В качестве опции доступна настройка телеметрической системы и управление включением/выключением аккумулятора по Wi-fi каналу (вместо стандартного проводного LAN-соединения).

Заказать звонок Отправить заявку

CTP32-Rotate – многоканальная телеметрическая система, легко устанавливаемая на вращающихся частях машин и летательных средств, со встроенными измерительными модулями для приема сигналов с датчиков и беспроводной цифровой передачи с обратным цифро-аналоговым преобразованием. Энкодер выполнен в прочном, легком, влагозащищенном корпусе (IP65) корпусе и готов к работе в неблагоприятных полевых и промышленных условиях.

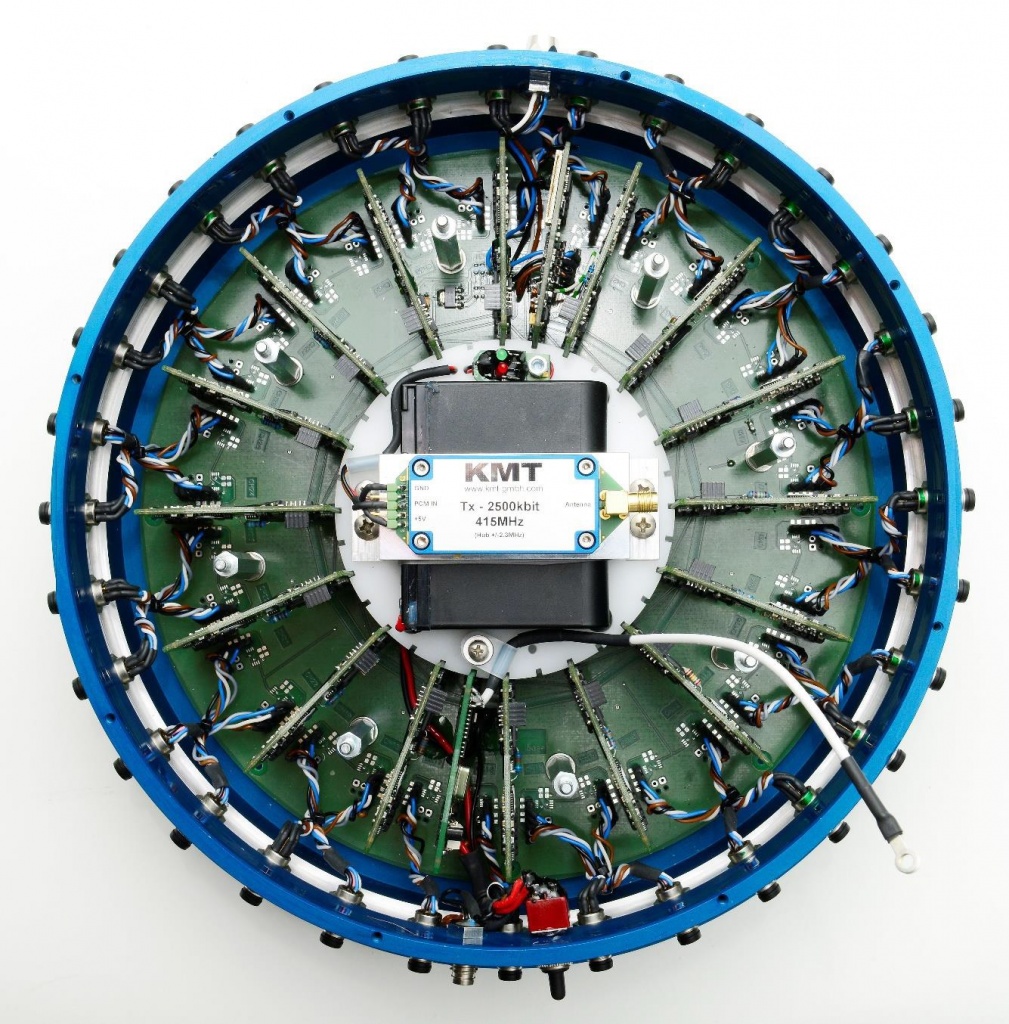

Телеметрия CTP32 изнутри

В энкодерах/передатчиках сигналы с датчиков усиливаются (125, 250, 500, 1000, 2000), проходят через фильтр низких частот (подавляются помехи спектральных наложений) и оцифровываются (16 бит). Одновременный сбор данных осуществляется параллельно на всех каналах. В конечном итоге данные в формате ИКМ (импульсно-кодовой модуляции) передаются по радио-каналам на приемник.

Пользователю доступны любые комбинации измерительных модулей, среди которых: модули для тензометрических датчиков (STG), термопар типа К (TH-K), ICP датчиков, потенциометрических сенсоров (POT) и других аналоговых входов. Каждый из модулей способен получать данные по 2-ум измерительным каналам.

Все измерительные модули программируемы на ПК через LAN-адаптер. LAN-адаптер обладает встроенным web –интерфейсом, благодаря чему все настройки производятся очень просто.

Телеметрия для колес и роторов CTP32

Стандартный декодер имеет 32x +/-10В аналоговых выходов на SUB-D разъеме (в качестве опции можно заказать цифровой интерфейс для связи с ПК).

Интерфейс

Полоса пропускания сигнала может варьироваться от 0-190 Гц (312,5 кбит/c) до 0-3000 Гц (5000 кбит/c) для 32 каналов. Погрешность всей телеметрической системы составляет <±0.2% (без датчиков). CTP32-Rotate предназначена для работы при температуре от -20°C до +70°C. Максимальное расстояние между передатчиком и приемными антенными для вращающихся узлов варьируется от 10 до 20 м в зависимости от конкретного приложения.

В комплект CTP32-Rotate входит:

32-канальный энкодер CTP32-Rotate-ENC с встроенной материнской платой, 16 измерительными модулями, контроллером, радио-передатчиком, перезаряжаемой 7800 мА батареей и передающей антенной;
зарядное устройство для аккумулятора;
32 провода с разъемами для датчиков;
LAN-адаптер для программной настройки контроллера на ПК;
4 приемные антенны c 4 м. кабелем (другие длины доступны опционально);
блок приема антенн (в случае 4-антенной системы);
декодер CTP-DEC32 с SUB-D разъемом;
распределительная плата с 32 BNC-разъемами (опция);
пульт управления питанием аккумулятора (опция);
DC кабель для питания декодера;
DC кабель для питания блока приема антенн (в случае 4-антенной системы);
AC/DC блок питания декодера 100-240 В AC, 50-60 Гц;
AC/DC блок питания блока приема антенн 100-240 В AC, 50-60 Гц.
