Датчики крутящего момента на руль автомобиля

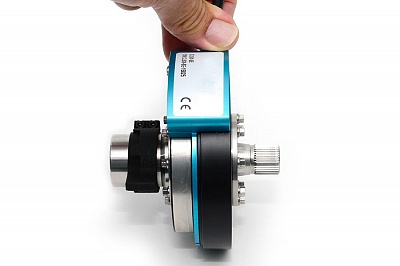

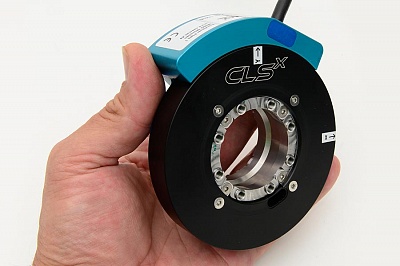

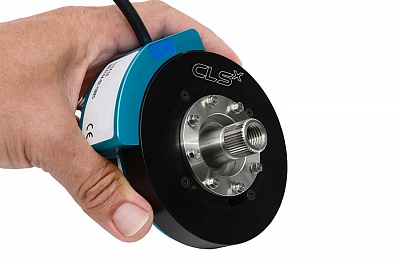

  Новый датчик крутящего момента CLSx специально спроектирован для использования в системах рулевого управления легковых и грузовых автомобилей. Система позволяет измерять крутящий момент, угол поворота, скорость вращения, а также линейные ускорения по осям x,y,z и угловые ускорения (опционально).

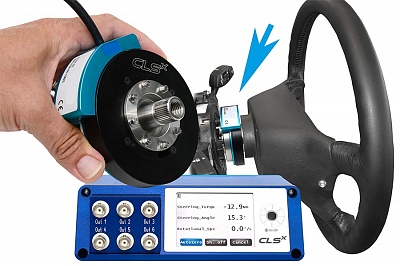

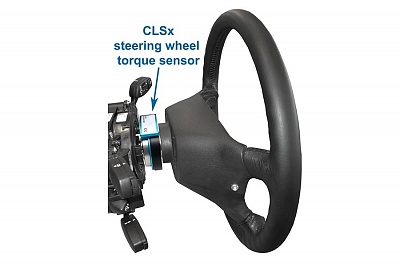

  В дальнейшем у вас остается возможность усовершенствовать стандартную версию до версии с измерением ускорений. Сенсор устанавливается между стандартным заводским рулевым колесом автомобиля и рулевой колонкой.

  При этом все функции руля после установки датчика сохраняются, включая работоспособность подушки безопасности.

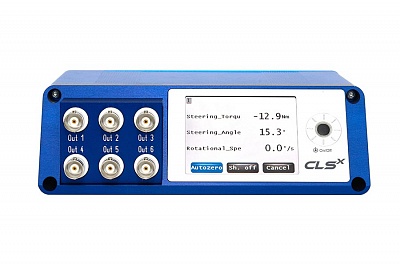

   Все измеренные данные оцифровываются в 16-битном АЦП и передаются на приемный модуль.  В приемный модуль интегрирован OLED дисплей, таким образом вы можете следить за физическими величинами в реальном времени в процессе измерений. Датчик CLSx осуществляет высокоточный сбор информации по крутящему моменту, углу поворота и угловой скорости вращения. Дополнительно вам доступны данные по линейным ускорениям по осям x, y и z, а также угловые ускорения.

   Погрешность измерения крутящего момента составляет менее 0.1 %. Индуктивное питание надежно и работает с минимальными потерями. Система запитывается постоянным током с напряжением от 9 до 36 В.

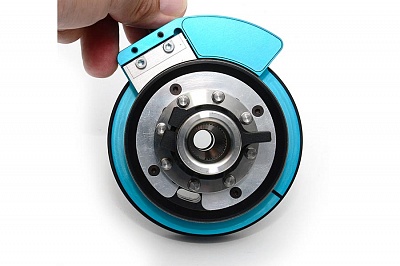

Датчик устанавливается на любой автомобиль с помощью специальных переходников. Кроме стандартных переходников на популярные марки автомобилей, возможна поставка заготовок под дальнейшую обработку для установки датчика на рулевой вал заказчика.

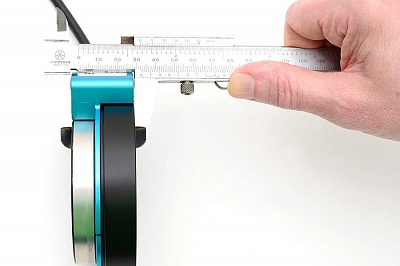

  Минимальная толщина в 30мм позволяет свести к минимуму изменение геометрии места водителя.

  Кроме вращения на руль передаются и осевые нагрузки. Уникальная система измерения крутящего момента уменьшает воздействие изгибающих нагрузок на датчик. Другими словами, если водитель тянет за руль в сторону, это не повлияет на показания датчика.

  Подключение к измерительной аппаратуре осуществляется с помощью стандартных BNC разъемов. Сигнал передается в формате 0-10В. Кроме аналоговых выходов, предусмотрен выход сигнала в формате CAN. Данные можно передавать на ПК с помощью Ethernet кабеля, записывать, сохранять и анализировать данные в программе RemusLAB.

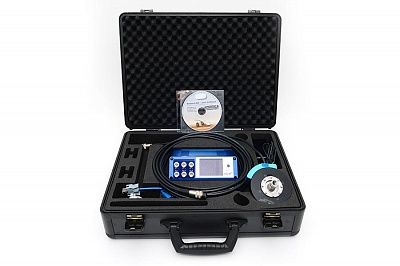

  Датчик поставляется в ударопрочном кейсе. В комплекте с датчиком идут все необходимые для подключения провода, переходники и инструкция на русском языке
