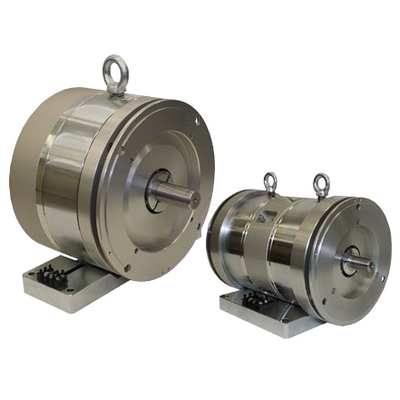

Испытательные стенды на базе тормозов BHB

Гистерезисные тормоза Magtrol серии BHB могут применяться как при измерении крутящего момента, так и для управления крутящим моментом. При установке на Т-образную плиту можно легко собрать экономичную базовую установку для испытания двигателей. Для этой цели Magtrol предлагает несколько аксессуаров и системных опций на выбор. Самый простой испытательный стенд может включать в себя один или два тормоза BHB и регулируемое крепление моторов AMF, установленные на Т-образную плиту. Добавление датчика крутящего момента серии TM, индикатора 3411 или контроллера DSP7000 значительно расширяет возможности тестирования двигателей.

ВНИМАНИЕ!!! Крайне рекомендуется при монтаже и работе с оборудованием использовать компенсационные муфты.

Помимо испытания двигателей гистерезисные тормоза серии BHB  могут быть использованы для следующих целей:

• Испытания на срок службы/надежность
• Обкатка
• Настройка карбюраторов
• Любые иные испытания где нужна имитация противодействующего момента

Характеристики серии

Модель	Установленное охлаждение		Мин. момент при номинал.токе	Номинальный ток	Макс. скорость	Кинетическая энергия		Общий вид	Кривая нагружения	3D
	Модель	Вольтаж				с охлаждением, Вт
		VAC	Н*м	А	Об/мин	до 5 минут	длительно	PDF	PDF	STEP
BHB-3B	BL-001	120	3	750	20 000	1 500	935
BHB-3BA	BL-001A	240	3	750	20 000	1 500	935
BHB-6B	BL-001	120	6	1 500	20 000	3 400	3 000
BHB-6BA	BL-001A	240	6	1 500	20 000	3 400	3 000
BHB-12B	BL-001	120	12	1 200	12 000	3 500	3 000
BHB-12BA	BL-001A	240	12	1 200	12 000	3 500	3 000
BHB-24B	BL-002	120	24	2 400	12 000	7 000	6 000
BHB-24B	BL-002	120	24	2 400	12 000	7 000	6 000

Опции системы

Система с открытым контуром

Характерной особенностью системы с открытым контуром является то, что она не использует обратную связь для управления нагрузкой. Это означает, что система не реагирует на показатели процессов, которые получает Открытый контур часто используется в простых тестовых установках из-за его простоты и низкой стоимости, особенно в системах, где обратная связь не является критичной. Ниже приведен пример испытательного стенда с открытым контуром.

Система с обратной связью

Особенностью данной системы является то, что она использует обратную связь для автоматического управления нагружением. Это означает, что система реагирует на показатели процессов, которые контролирует и подает команды на блок управления тормозом.
Испытательные стенды с обратной связью часто используются из-за их способности неоднократно возвращаться к необходимым контролируемым показателям. Ниже приведен пример системы.
