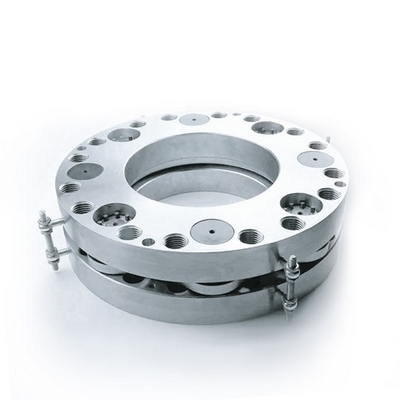

Муфты для серии TF
Для использования с датчиками крутящего момента Magtrol серии TF 209 - TF 219. Компенсируют осевое, угловое и радиальное смещения. Обладает высокой жесткостью на кручение. Нет изнашиваемых частей и не нуждается в обслуживании.
| Модель муфты | Датчик крутящего момента |
Номинальный момент сцепления |
Max. крутящий момент | Max. скорость вращения | Несоосность | Крутильная жесткость | Момент инерции | Масса | |||
| Осевая | Радиальная | Угловая | |||||||||
| Н*м | Н*м |
об. в мин. |
мм |
мм | ° | N·m/rad | kg·m² | kg | |||
| KTF-25-2.8 | Tf 309-311 | 280 | 500 | 25 000 | ± 2.0 | ± 0.38 |
0.75° на каждый диск |
0,06×106 | 0,003 | 2,16 | |
| KTF-25-4.5 | TF 312 | 450 | 800 | 25 000 | ± 2.4 | ± 0.42 | 0,08×106 | 0,006 | 3,55 | ||
| KTF-25-17 | TF 213–214 | 1 700 | 3 150 | 15 000 | ± 3.0 | ± 0.42 | 0.65×106 | 0,018 | 5,39 | ||
| KTF-25-28 | TF 215 | 2 800 | 5 000 | 15 000 | ± 3.2 | ± 0.45 | 1,10×106 | 0,032 | 7,20 | ||
| KTF-25-65 | TF 216 | 6 400 | 12 500 | 10 000 | ± 4.2 | ± 0.65 | 2,31×106 | 0,136 | 17,60 | ||
| KTF-25-110 | TF 217 | 11 000 | 20 000 | 10 000 | ± 5.0 | ± 0.75 | 3,26×106 | 0,251 | 26,00 | ||
Пример инсталляции датчика серии TF и компенсационной муфты KTF
