испытания трансмиссий

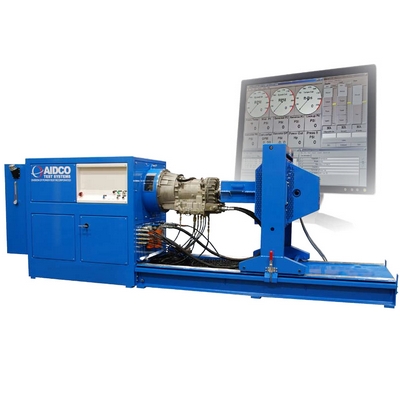

Контроллер PowerNet TD является многофункциональной информационно-измерительной управляющей системой, входящей в состав испытательных стендов AIDCO cерий 450E, 500E, 550E, 700, 850 и 900. Данное решение на базе современного ПО PowerNet 3.0 превратит ваш стенд в высокоэффективный инструмент для регулирования, диагностики и снятия технических характеристик на трансмиссиях, гидротрансформаторах и гидроаппаратуре.

PowerNet TD с помощью ЦАП, драйверов и усилителей мощности осуществляет точный контроль скорости, тормозного момента, мощности, расхода и давления в контурах. При этом для управления с обратной связью используется датчик силы (погрешность 0,2% от диапазона измерения) с рычагом и магнитострикционный датчик оборотов для считывания сигналов с точностью +-1 об/мин. Также опционально возможен контроль крутящего момента на входе с помощью высокоточного фланцевого датчика (погрешность 0,1% от диапазона измерения)

Кроме этого, если необходимо электронное управление модулями, вы можете заказать у нас интерфейсы с выходным управляющим сигналом 0-20 мА, 0..10В, 0..500 Гц, 100..2000 Гц и др.

Все данные с 4 датчиков для измерения температуры воды, масла, воздуха, с 12..25 датчиков давления и 1..5 расходомеров, входящих в комплект, поcтупают в измерительные модули на контроллере, где обрабатываются и передаются на ПК через быстрое EtherNet соединение.

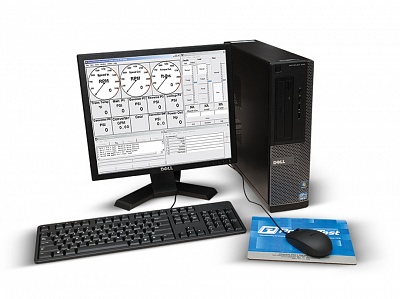

• ПК с ОС WINDOWS 10, ЖК монитор, принтер, клавиатура и мышь;

• ПО PowerNet 3.0 в базовой версии;
• стабилизатор напряжения питания 220В, 50 Гц;
• шкаф управления (выходные ЦАП для контроля, измерительные модули для датчика силы, от 1 до 3 датчиков скорости, 4 термопар, от 12 до 25 датчиков давления, от 1 до 5 расходомеров, крутящего момента (опция), вспомогательная электроника);
• EtherNet соединение контроллера с ПК, обеспечивающее быстрый обмен данных.

Характеристики и преимущества системы:

• прочный корпус контроллера в промышленном исполнении;
• cтандартное крепление компонентов на DIN-рейку позволит быстро и просто заменить модули или добавить новые измерительные каналы;
• быстросъемные разъемы для датчиков;
• стандартное питание 220В/2,5А;
• наличие аварийной кнопки на основном шкафу управления позволит прекратить испытание в экстренном случае;
• встроенный в ПО ПИД-регулятор позволит настроить динамический отклик системы в зависимости от типа испытываемого объекта;

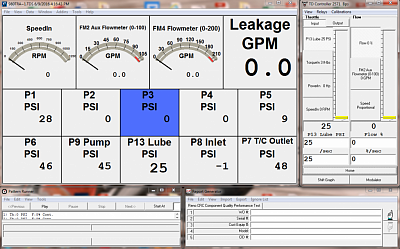

• ПО предоставляет визуализацию и удобный интерфейс для конфигурации датчиков: форма дисплея, имя, размерность, макс/мин пределы, триггеры с различными сценариями по достижению, математические каналы и т.д.;
• контроль за испытанием в ПО в ручном (ползунком или введением конкретного значения) или автоматическом режиме (пошаговое программирование);
• мониторинг точек переключения при испытаниях трансмиссий;
• сохранение данных может производиться в ручном режиме нажатием клавиши или автоматически через желаемый промежуток времени;
• создание пользовательских отчетов об испытаниях в виде графиков и таблиц в EXCEL формате. Функция сравнения графиков позволит сопоставить полученную после испытаний характеристику с теоретической кривой.
