Magtrol

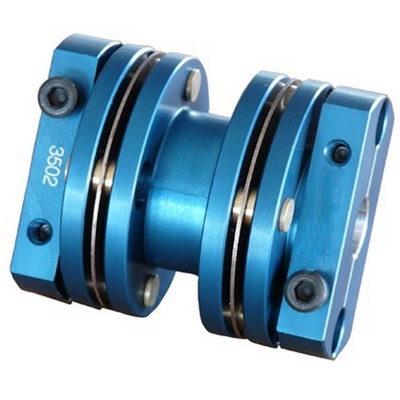

Муфты для серии ТМ
|
Двухэлементные: |
MIC-5-0039 | MIC-5-0156 | MIC-5-0617 | MIC-5-2470 | MIC-5-3620 | ||
|
Одноэлементные: |
MIC-6-0039 | MIC-6-0156 | MIC-6-0617 | MIC-6-2470 | MIC-6-3620 | ||
|
Установка |
MIC-5: | Фиксированная | |||||
| MIC-6: | Подвешенная | ||||||
|
Датчики крутящего момента |
ТМ301 и 302 |
ТМ301, 302 и 303 ТМВ303 |
ТМ304 и 305 |
ТМ306, 307 и 308 ТМВ306,307 и 308 |
ТМ308 и 309 ТМВ308 и 309 |
||
|
Номинальный крутящий момент |
0,39 Нм | 1,56 Нм | 6,17 Нм | 24,7 Нм | 36,2 Нм | ||
|
Максимальный крутящий момент |
0,54 Нм | 2,19 Нм | 8,64 Нм | 34,6 Нм | 50,7 Нм | ||
|
Максимальная частота вращения* |
50 000 об/мин | 50 000 об/мин | 45 000 об/мин | 35 000 об/мин | 30 000 об/мин | ||
|
Смещение, осевое |
MIC-6: | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | |
|
Смещение, радиальное |
MIC-5: | 0,7 мм | 0,7 мм | 0,7 мм | 0,7 мм | 0,7 мм | |
|
Смещение, угловое |
MIC-6: | 2° | 1,5° | 1° | 0,7° | 0,7° | |
|
Торсионная жесткость |
MIC-6: | 0,389х103Нм/рад |
2,598х103Нм/рад |
3,976х103Нм/рад | 10,35х103Нм/рад | 16,17х103Нм/рад | |
|
Момент инерции** |
MIC-5: | 2,33х10-6кг·м2 | 14,01х10-6кг·м2 | 37,99х10-6кг·м2 | 104,28х10-6кг·м2 | 203,55х10-6кг·м2 | |
| MIC-6: | 1,83х10-6кг·м2 | 11,10х10-6кг·м2 | 28,56х10-6кг·м2 | 78,61х10-6кг·м2 | 159,4х10-6кг·м2 | ||
|
Качество балансировки |
2,5 Q | 2,5 Q | 2,5 Q | 2,5 Q | 2,5 Q | ||
