Датчики крутящего момента серии TS

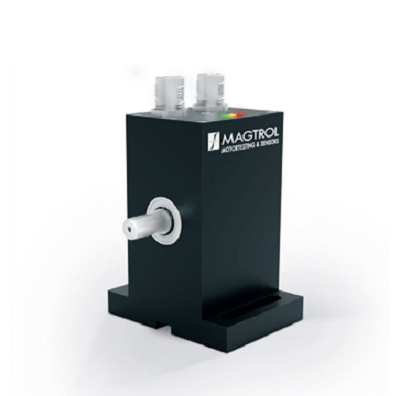

Тензометрический датчик крутящего момента серии TS
Новая серия датчиков крутящего момента серии TS основана на использовании тензометрической технологии. Изначально в датчик уже встроена система усиления и преобразования и оцифровки крутящего момента и скорости сращения, т.е. датчик уже готов к использованию, как в аналоговом режиме, так и параллельно и непосредственно с ПК.
Серия тензорезисторных датчиков крутящего момента TS.
Использование тензометрической схемы измерения и, следовательно, уменьшение стоимости без потери качества измерений, не единственное изменение. Теперь датчик имеет возможность прямого подключения к персональному компьютеру через порт USB, функцию определения угла поворота, мощное ПО для обработки данных, понятную светодиодную индикацию внутренних процессов датчика. Для механической же части датчика Magtrol добился аналогичных индуктивным сериям допустимых перегрузок и точности измерения.
Датчик крутящего момента Magtrol серии TS представляет собой самодостаточную испытательную систему, позволяющую производить широкий круг измерений, единственное что Вам для этого необходимо - ПК с установленным бесплатным ПО Magtrol Torque7. И, все же, не советуем забывать про использование компенсационных муфт.
Общие характеристики серии
- Диапазон крутящего момента: от 0,05 Н*м до 10 Н*м (будет расширен до 500 Н*м, фаза 2 и 3);
- Встроенный скоростной энкодер с индексом;
- Точность: <0,1% (0,2% на TS 100, 50 мН*м);
- Диапазон измерения перегрузки: 200%;
- Предел перегрузки: 400% / 300% (в зависимости от размера);
- Диапазон скоростей: до 15 000 об/мин;
- Выходной сигнал крутящего момента: ± 5 В постоянного тока (± 10 В постоянного тока при перегрузке);
- Интерфейс USB и аналоговый разъем;
- Светодиодный индикатор состояния;
- Выходной сигнал крутящего момента: ± 5 В постоянного тока (± 10 В постоянного тока).
Спецификация
|
модель |
Номинальный |
Посадочный |
MAX скорость |
Крутильная |
Угловая |
Вес |
|
Н*м |
мм |
об/мин |
Н*м/рад |
кг |
||
|
TS100 |
0.05 |
6 |
15000 |
19 |
0'154 |
0.5 |
|
TS101 |
0.1 |
0'308 |
||||
|
TS102 |
0.2 |
50 |
0'229 |
|||
|
TS103 |
0.5 |
159 |
0'180 |
|||
|
TS104 |
1 |
8 |
333 |
0'172 |
0.65 |
|
|
TS105 |
2 |
0'344 |
||||
|
TS106 |
5 |
684 |
0'419 |
|||
|
TS107 |
10 |
9 |
1'257 |
0'456 |
0.7 |
|
|
TS109* |
20 |
18 |
8000 |
3'616 |
0'317 |
1.1 |
|
TS110* |
50 |
7'384 |
0'388 |
|||
|
TS110* |
100 |
9'617 |
0'596 |
|||
|
TS112* |
200 |
32 |
6000 |
38'800 |
0'450 |
1.7 |
|
TS113* |
500 |
62'845 |
0'456 |
* - модели в разработке
|
Измерение датчиком крутящего момента |
|
| Номинальный момент | 0-100% от диапазона |
|
Максимальное динамическое пиковое значение момента |
0-200% от диапазона |
| Разрешение | 11'000 точек |
| Частота дискретизации |
16 бит на 10000 единиц/сек |
| Максимальный динамический момент до разрушения |
до 400% от диапазона при номинале < 2 Н*м 300% от диапазона при номинале > 2 Н*м |
|
Максимальная комбинированная ошибка нелинейности и гистерезиса |
< 0.1%*** |
| Шум | 2 ppm of RT/√Гц. Тип ** и *** |
| Влияние скорость на 0 крутящего момента | <0.015%/1000 об/мин *** |
|
Зависимость чувствительности от питания (выходной сигнал по крутящему моменту изменяется в соответствии с изменением питания ) |
< 50 (ppm от номинала/Вольт)*** |
|
Измерение скорости и угла |
|
| Измерение скорости и угла |
Базируется на 360 импульсах, 2х трассах, 90° фазовом смещении + Index с оптического энкодера |
| Вычисленная точность по скорости (выход USB) | <±0,05°**** |
| Разрешение по определению угла | 0,25° |
| Абсолютная погрешность | <±0,25° тип более 360<±0,05° |
| Температурный дрифт |
не измерен |
|
Выход TACHO и Index |
|
*** Соответствует <0,05% пика номинального диапазона до максимума на протяжении всей 1 кГц полосы пропускания
**** Постоянная скорость на основе последних 360 импульсов

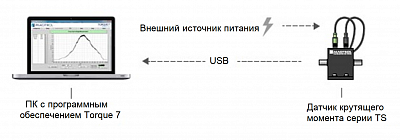

Электрическая конфигурация датчика крутящего момента

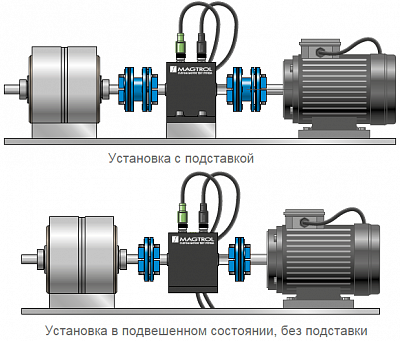

Конфигурация системы
