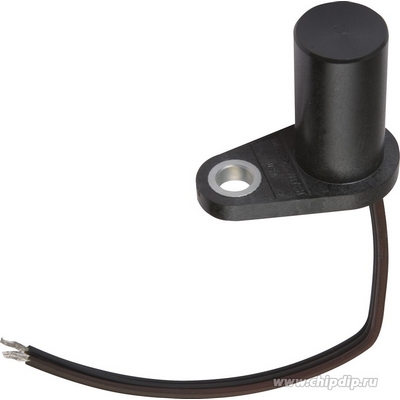

Датчик Холла
Датчики, работающие в микросхемах по принципу Холла, находят свое широкое применение в авиации, машиностроении и в автомобильной электрике, где требуется осуществлять контроль оборотов выходных валов, определять направление вращения от двух и выше механизмов, вести учет расхода жидкости и т.д.
В датчик встроен проводник, по которому пропускают постоянный электрический ток, а напротив расположен постоянный магнит, вращающийся на валу. Когда ток попадает в переменное магнитном поле, на него действует сила Лоренца. Если при этом в магнитном поле находится тонкая пластинка, то на ее сторонах появится разность потенциалов.
При питании датчика постоянным током 4,5..24В по двум проводам на сигнальном проводе появляется чередующийся низкий и высокий сигнал с частотой, пропорциональной скорости вращения вала. Индикатор 3411 содержит счетчик импульсов для вычисления оборотов в единицу времени.

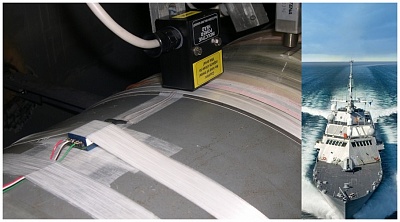

Часто требуется оценить мощностные характеристики привода без вмешательства в его конструкцию. Комплект накладного типа, включающий одноканальную телеметрию TEL1-PCM, датчик Холла и индикатор 3411 позволит быстро измерить крутящий момент, скорость вращения и мощность вашего вращающегося механизма без "разрезания" вала.
О высокотемпературном датчике Холла
При измерениях крутящего момента и скорости вращения валов турбин и других высокотемпературных приложениях находят применения датчики, работающие по принципу Холла, в которых проводник представляет собой пленку из алмаза, покрытую диэлектриком, (который может быть также алмазным, но с другим содержанием примесей) на поверхность которой нанесен проводящий металлический затвор. В такой конструкции эффект Холла датчика усиливается как в полевом транзисторе приложением потенциала между затвором и проводами, подводящими ток к пленке. Эти источники электропитания гальванически разделены.
