Стенд испытания трансмиссий

Стенд испытания трансмиссий

Многофункциональные испытательные комплексы AIDCO 450E/500E/550E станут идеальным средством для регулирования, диагностики и снятия технических характеристик с трансмиссий и гидротрансформаторов во время ремонта. Они надежны, просты в установке, эксплуатации и неприхотливы в обслуживании. Возможность регулирования положения осевых центров установки обеспечивает гибкость при монтаже трансмиссий разных моделей.

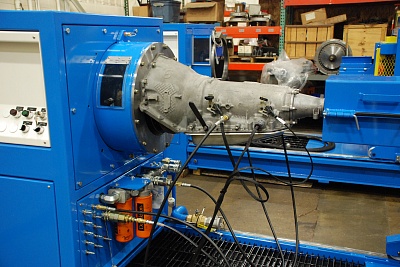

Многофункциональный испытательный комплекс 450E2

Стенды AIDCO 450E/500E/550E позволяют проводить следующие типы испытаний:

  • проверка и регулирование параметров переключения передач на автоматических трансмиссиях;

  • моделирование полностью открытой/закрытой дроссельной заслонки (при наличии/отсутствии нагрузки на выходном валу);

  • проверка блокировки понижения передач;

  • диагностика тормозного крутящего момента;

  • обнаружение утечек в уплотнениях на валах;

  • обнаружение утечек на муфтах;

  • диагностика шума/вибраций;

  • диагностика креплений механических узлов;

  • проверка давления в основном, смазочном контуре, а также в гидролиниях муфт сцепления и гидротрансформатора;

  • диагностика температуры и расхода в контурах гидротрансформатора.

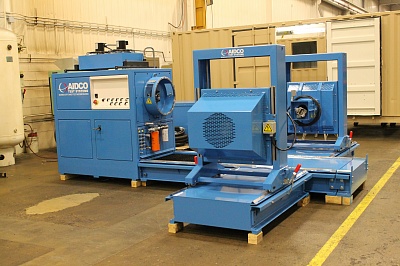

Испытательный стенд AIDCO 450E1

В базовую комплектацию испытательных стендов AIDCO 450E/500E/550E входит:

  • рабочая область со стойкой для измерительных приборов, контроллера, приборной панели, входного привода и панели быстросъемных гидравлических соединений (смотрите в документации). Оборудована дренажным полом и насосом для сбора утечек масла во время испытаний;

  • от 10 до 16 точек точек отбора давлений с манометрами на приборной панели;

  • входной привод/двигатель - частотно-регулируемый электромотор мощностью до 300 лс с плавным пуском и контролируемой частотой вращения до 4000 об/мин (крутящий момент до 1216 Нм, вращение в обе стороны);

  • адаптеры для крепления испытываемых трансмиссий на испытательном стенде по стандартам SAE 00,0,1 и др. Возможно изготовление под любой типоразмер при предоставлении чертежа;

  • воздушный или водяной теплообменник для охлаждения рабочей жидкости трансмиссии (требуется как минимум расход  19 л/мин, 2 бар, 30С воды);

  • индуктивное тормозное устройство с воздушным охлаждением, крутящим моментом до 4067 Нм и скоростью вращения до 3000 об/мин. Устанавливается как отдельный узел испытательного оборудования на стенде, поэтому есть возможность перемещения в зависимости от длины испытываемого узла. Опционально доступны моторизированные/пневматические приводы для регулирования положения центра относительно пола по высоте и ширине;

  • полноценные диагностические контуры с  баком 492 л, насосами, системами фильтрации (до 6 микрон) и поддержания температуры (теплообменник + ТЭН), аппаратурой для регулирования гидравлической нагрузки, датчиками для измерения расхода и давления. Количество и диапазоны варьируются в зависимости от моделей (смотрите в документации);

  • PowerNet TD - базовый комплект системы с компьютеризированным управлением и автоматическим сбором данных с датчиков для испытания трансмиссий/гидротрансформаторов/гидрокомпонентов в условиях испытательных стендов, где имитатором двигателя является стендовый электро-двигатель, а имитатором нагрузки - индуктивное устройство, создающее крутящий момент, противоположный создаваемому двигателем.   .


PowerNet TD

PowerNet TD включает в себя:

  • ПК с принтером для управления, мониторинга и других операций;
  • 4 датчика температуры (термопары типа К с кабелем и фитингами) для измерения температуры до 1200С;
  • от 12 до 25 датчиков давления (0-17 бар);
  • от 1 до 3 датчиков скорости вращения;
  • от 1 до 5 датчиков расхода рабочей жидкости/смазки;
  • инструменты ПО PowerNet 3.0 для программирования хода испытания на стенде;
  • соединение Ethernet между Главным компьютером, системой управления и другим дополнительным испытательным оборудованием.
